Проєктування сучасних складів та паркінгів: як оптимізувати простір за допомогою протипожежних воріт

Мета-опис: Дізнайтеся, як протипожежні штори та секційні ворота допомагають оптимізувати простір у складах і паркінгах. Практичні поради, порівняльна таблиця та реальні приклади.

Чому питання простору — це питання безпеки та грошей

Будівництво логістичного центру чи підземного паркінгу — це завжди баланс між трьома складовими: функціональністю, безпекою та вартістю квадратного метра. Коли девелопери та архітектори сідають за проєктування великих об’єктів, одним із найгостріших залишається питання: як не «з’їсти» корисну площу інженерними рішеннями, зокрема протипожежними системами?

Традиційні підходи — масивні вогнестійкі стіни, громіздкі розпашні двері, стаціонарні протипожежні перегородки — забирають від 3 до 8% загальної площі об’єкта. На об’єкті в 10 000 м² це від 300 до 800 квадратних метрів, які могли б працювати й приносити прибуток.

Саме тому сучасна інженерія пожежного захисту розвивається у напрямку компактності та «невидимості». Фахівці, які займаються проєктуванням та постачанням таких рішень, — наприклад, команда LAGET — добре знають: замовники все частіше шукають системи, які в звичайному режимі практично не займають простору, але в разі пожежі миттєво створюють надійний вогнезахисний бар’єр.

У цій статті розберемо конкретні технічні рішення: протипожежні штори, відкатні та секційні ворота, — і покажемо, як вони допомагають архітекторам і забудовникам отримати максимум від кожного квадратного метра.

Логістичні центри: виклики пожежного захисту на великих площах

Масштаб — головний ворог традиційних рішень

Сучасний фулфілмент-центр або склад класу А — це, як правило, 20 000–80 000 м² під одним дахом. Норми пожежної безпеки вимагають поділу таких площ на відсіки не більше певного розміру залежно від категорії пожежонебезпечності об’єкта. Так з’являється потреба у протипожежних перегородках.

Виклик полягає ось у чому: склад — це динамічне середовище. Тут постійно рухаються навантажувачі, конвеєри, стелажні системи сягають 12–15 метрів у висоту. Традиційна стіна в такому середовищі — це фізична перешкода для логістичних потоків.

Що це означає на практиці:

• Кожен отвір у вогнестійкій перегородці потребує протипожежних дверей або воріт
• Неправильно підібрані ворота можуть стати «вузьким місцем» і знизити пропускну здатність складу на 15–25%
• Масивні конструкції у відкритому положенні займають простір, який можна використати для зберігання

Рішення: секційні та відкатні протипожежні ворота

Секційні протипожежні ворота складаються з горизонтальних секцій, які при відкриванні йдуть уздовж стелі. У відкритому стані вони займають лише простір над прорізом — жодного «мертвого кута» по боках. При ширині прорізу 4–6 метрів (стандарт для проїзду навантажувача) це дає змогу повністю звільнити бічні зони для стелажів або проходів персоналу.

Ключові характеристики сучасних секційних протипожежних воріт:

• Межа вогнестійкості: EI 60–EI 120 (витримують від 1 до 2 годин у вогні)
• Ширина прорізу: до 10–12 метрів
• Висота: до 7–8 метрів
• Автоматичне закривання при спрацюванні датчиків диму або пожежної сигналізації
• Час закривання: 15–30 секунд

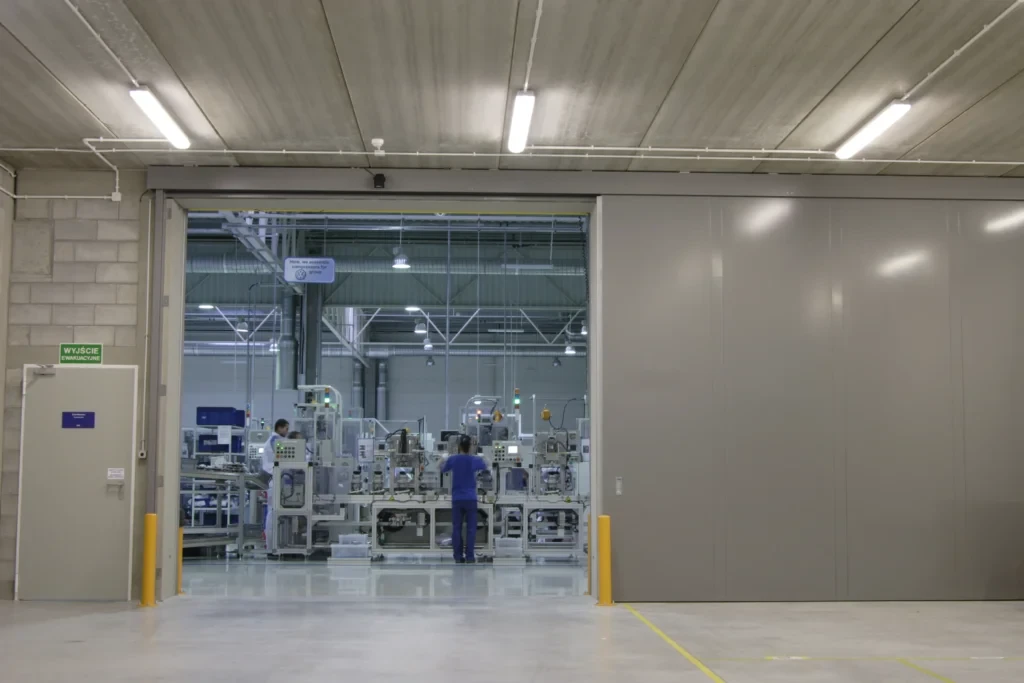

Відкатні ворота — альтернатива для ситуацій, коли простір над прорізом зайнятий комунікаціями або стелаж розташований впритул до перегородки. Полотно відкатних воріт ховається вбік уздовж стіни. Недолік — потрібна вільна зона збоку від отвору, рівна ширині полотна.

Підземні паркінги: де кожен сантиметр на рахунку

Специфіка підземних об’єктів

Підземний паркінг — особливе архітектурне завдання. Висота поверху тут обмежена і, як правило, становить 2,0–2,5 м від підлоги до низу балок перекриття. Це робить традиційні ворота і двері ще більш «громіздкими» у пропорційному сприйнятті.

Водночас норми пожежної безпеки вимагають:

• Відокремлення паркінгу від суміжних будівельних конструкцій вогнестійкими перегородками
• Протипожежного захисту в’їздів і виїздів, технічних приміщень, ліфтових шахт
• Забезпечення евакуації людей при пожежі

Плюс до всього — в підземних паркінгах часто знаходяться технічні зони: насосні, щитові, вентиляційні камери. Кожна з них потребує протипожежної відсічки.

Протипожежні штори: рішення, яке «ховається» у стелю

Протипожежна шторна система — це, мабуть, найелегантніше сучасне рішення для паркінгів та інших об’єктів з обмеженою висотою. У неактивованому стані шторне полотно згорнуте в касету, яка монтується над прорізом або у стельову нішу. Візуально це практично непомітно — касета шириною 15–20 см не більше.

При спрацюванні системи пожежної сигналізації полотно автоматично розгортається вниз за лічені секунди і створює вогнестійку завісу через весь проріз — від підлоги до стелі, від стіни до стіни.

Переваги протипожежних штор для підземних паркінгів:

1. Мінімальний вплив на висоту приміщення — касета займає лише 15–25 см по висоті, тоді як традиційні ворота потребують 30–50 см і більше
2. Можливість перекриття великих прорізів — штора може перекрити проріз шириною до 30 метрів без проміжних опор
3. Непомітна інтеграція в інтер’єр — важливо для паркінгів у торгово-розважальних комплексах
4. Вогнестійкість до EI 120 — достатньо для переважної більшості об’єктів
5. Автономна робота — система діє навіть при відключенні електрики завдяки акумуляторному живленню

Порівняльна таблиця: типи протипожежних огороджень для складів і паркінгів

Автоматизація: коли швидкість рятує життя

Усі сучасні протипожежні системи — будь то ворота чи штори — повинні бути інтегровані в загальну систему протипожежного захисту об’єкта. Це означає:

Інтеграція з пожежною сигналізацією. При спрацюванні теплового або димового датчика сигнал надходить до блока керування, який запускає закривання всіх протипожежних пристроїв у відповідній зоні. Людський фактор виключено.

Зв’язок із системою оповіщення. Паралельно з закриванням штор або воріт активується звукова та/або світлова евакуаційна сигналізація. Люди мають час залишити зону до повного закривання.

Аварійне живлення. Електроприводи протипожежних систем підключаються до акумуляторних батарей (АКБ), що забезпечують роботу навіть при відключенні основного живлення. Стандартний час автономної роботи — від 24 до 72 годин.

Диспетчеризація. На великих об’єктах стан кожного протипожежного пристрою відображається на центральному диспетчерському пульті. Оператор бачить, які секції відкриті, які на технічному обслуговуванні, які знаходяться в аварійному режимі.

Проєктування: як врахувати протипожежні системи з першого кроку

Помилки, які коштують дорого

Найпоширеніша помилка при проєктуванні складів і паркінгів — залишати протипожежні системи «на потім». Коли основна архітектура вже затверджена, а конструктивні рішення прийняті, виявляється, що:

• Над прорізом немає місця для касети секційних воріт
• Немає простору для відкатного полотна
• Висота паркінгу не дозволяє встановити стандартні ворота
• Проріз занадто широкий для ворітного рішення, і потрібна шторна система, але під неї не закладено ніші

Переробка проєкту на стадії будівництва або, ще гірше, після введення в експлуатацію — це завжди додатковий час і значні витрати.

Чек-лист для проєктувальника

Щоб уникнути подібних ситуацій, рекомендується вже на стадії концептуального проєктування погодити такі параметри:

• [ ] Розміри всіх прорізів у протипожежних перегородках
• [ ] Наявність простору для розміщення касети або напрямних секційних воріт
• [ ] Висота від верху прорізу до стелі або найближчої балки
• [ ] Місця прокладання кабелів живлення та управління
• [ ] Розташування блоків АКБ та щитів управління
• [ ] Тип і чутливість датчиків у кожній зоні
• [ ] Інтеграційні протоколи з загальною системою пожежної сигналізації

Реальні цифри: скільки простору можна зберегти

Проведемо просте порівняння для складу площею 15 000 м² з чотирма протипожежними перегородками та 8 прорізами шириною 4 метри кожен.

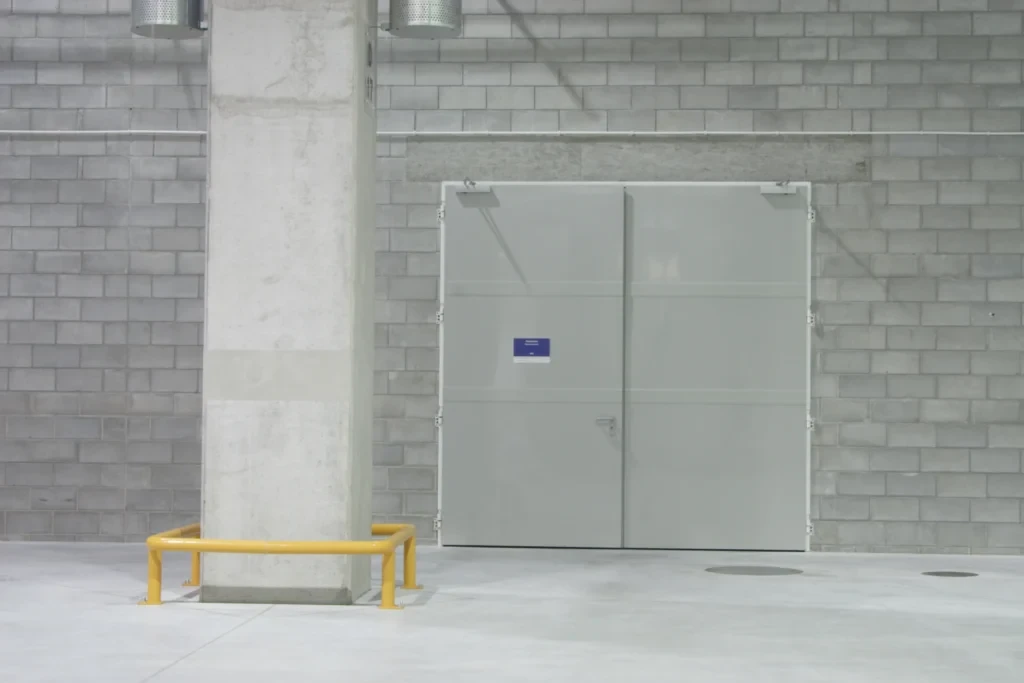

Варіант 1: Традиційні розпашні протипожежні двері/ворота

• Кожні ворота в відкритому положенні займають зону 4×4 м = 16 м²
• 8 прорізів × 16 м² = 128 м² заблокованої площі

Варіант 2: Секційні протипожежні ворота

• Полотно йде вздовж стелі, бокова площа не блокується
• Зайнято лише надпрорізний простір (стельова зона)
• Корисна площа підлоги: 0 м²

Варіант 3: Протипожежні шторні системи

• Касета в стелі, полотно у згорнутому стані
• Зайнято лише 15–20 см висоти
• Корисна площа підлоги: 0 м², висота практично не змінюється

Результат: Перехід від розпашних рішень до секційних або шторних систем повертає замовнику від 100 до 130 м² корисної площі на типовому складі середнього розміру. При орендній ставці навіть 5–8 USD/м²/місяць це 500–1000 USD щомісячного додаткового доходу, або повернення інвестицій у кращу систему вже за 1–2 роки.

Нормативна база: що каже законодавство

В Україні проєктування протипожежних систем регулюється рядом нормативних документів:

• ДБН В.1.1-7 — «Пожежна безпека об’єктів будівництва. Загальні вимоги» — головний будівельний норматив
• ДСТУ EN 1794 — стандарти для протипожежних воріт та дверей (гармонізований з европейським EN 1794)
• ДСТУ EN 16034 — вимоги до характеристик пожежостійкості дверей, воріт і що відкриваються вікон
• НАПБ А.01.001 — правила пожежної безпеки в Україні

Усі протипожежні конструкції повинні мати сертифікат відповідності та пройти випробування на вогнестійкість. Межа вогнестійкості підтверджується за результатами стандартизованих вогневих тестів.

Важливо: При виборі постачальника завжди вимагайте протоколи вогневих випробувань на конкретну конструкцію і підтвердження відповідності українським або гармонізованим европейським нормам.

Технічне обслуговування: про що забувають при проєктуванні

Протипожежна система — це не «поставив і забув». Для підтримання справного стану та підтвердження відповідності нормам необхідне регулярне технічне обслуговування:

Щоквартально:

• Перевірка спрацювання автоматичного закривання
• Огляд стану полотна (штори) або секцій (ворота)
• Тестування системи аварійного живлення
• Перевірка герметичності примикань

Щорічно:

• Повна перевірка інтеграції з пожежною сигналізацією
• Тестове закривання за сигналом від усіх датчиків у зоні
• Перевірка стану АКБ (заміна за потреби — зазвичай кожні 2–3 роки)
• Огляд стану напрямних, приводів, кабелів

Документація: Всі результати технічного обслуговування фіксуються в журналі. Це обов’язкова умова при проходженні пожежної інспекції та важливий аргумент у разі страхового випадку.

Висновок: інвестиція у простір і безпеку одночасно

Протипожежні штори та сучасні відкатні чи секційні ворота — це не просто засоби безпеки. Це архітектурно та економічно ефективні рішення, які дозволяють девелоперам і власникам об’єктів:

• Зберегти максимум корисної площі складу або паркінгу
• Забезпечити відповідність актуальним нормам пожежної безпеки
• Отримати гнучкість у плануванні простору (особливо актуально для мультитенантних складів)
• Скоротити витрати на охорону, оскільки система автономна й автоматична

Для логістичних центрів, де кожен квадратний метр — це гроші, і для підземних паркінгів, де висота — на вагу золота, вибір між традиційними та сучасними протипожежними рішеннями очевидний.

Головне — закласти правильне рішення ще на стадії проєктування. Тоді протипожежна система стане не обтяженням, а конкурентною перевагою вашого об’єкта.

Стаття підготовлена для фахівців у сфері будівництва, проєктування та управління комерційною нерухомістю. Усі технічні параметри є орієнтовними та можуть відрізнятися залежно від виробника та конкретного проєкту.
